原理简介

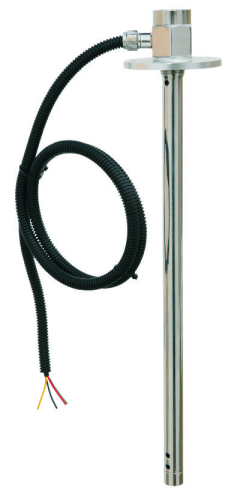

        油杆油量传感器基于射频电容测量原理，采用断层扫描技术,动态分析传感器在介质中各种参数，自动进行精确补偿，输出信号随液位高度改变呈线性连续变化。传感器同时还整合了GPS技术，GPRS网络传输技术于一体，在测量的同时，将液位高度信息实时回传至监控中心。整机无任何弹性部件和可动部件，耐冲击、安装方便，可安装在各种场合对汽油、柴油、液压油的油位及其它各种弱腐蚀性液体的液位进行准确测量。

性能指标：

安装说明如下：

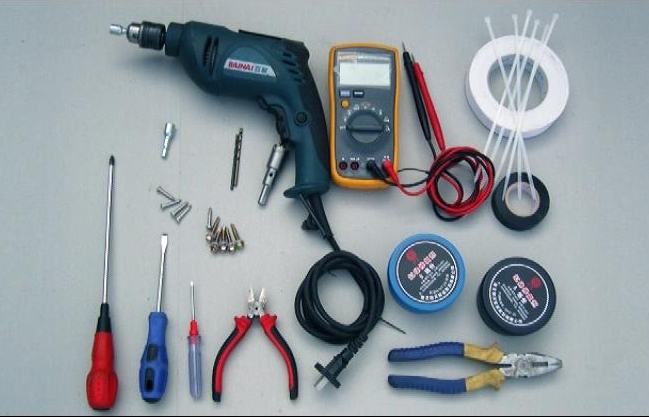

　一、准备工具

二、走线，具体操作如下：

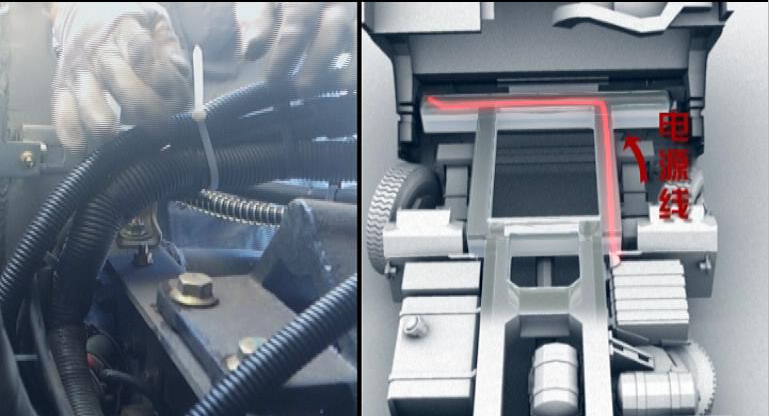

　　首先走车辆电瓶到卫星定位车载终端的电源线。量取适当长度的电源线，并给电源线穿PE护线套。如果需要起降驾驶室与车箱，请一定支撑牢固注意安全。把准备好的电源线沿汽车大梁线束走线，并用扎带固定。

　　然后走车辆油箱到卫星定位车载终端的电源线和信号线。量取适当长度的电源线和信号线，同样穿进护线套内。沿汽车另一侧大梁线束走线，并用扎带固定。后把所有线缆汇集到驾驶室内，连到驾驶室内卫星定位车载终端固定处。

三，固定油位传感器，具体操作如下：


　　开始操作前需将灭火器材放置在方便取用的位置，以防万一操作过程中油箱起火。

　　打开油箱盖，保证油箱内空气流通。

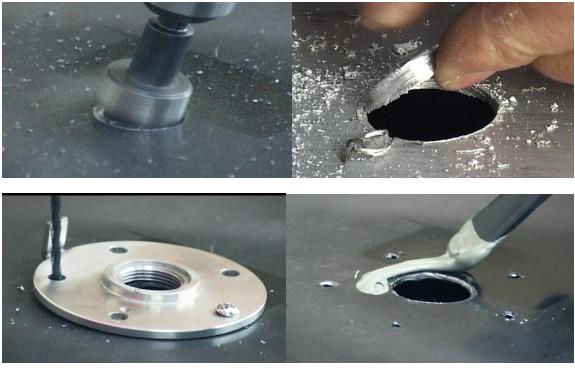

　　在油箱上居中部位选择油位传感器安装位置，先清理油箱表面油污，再用电钻进行打孔，打孔过程中要注意不要将钻落的碎屑掉落油箱。将油位传感器的法兰放在选好的位置，保证法兰中间的圆孔和打好的圆孔居中对齐。换用小号钻头，按法兰上周边的小孔位置在油箱上对应位置打两个孔，然后用两个螺丝将法兰固定，后将剩下的孔全部打透。

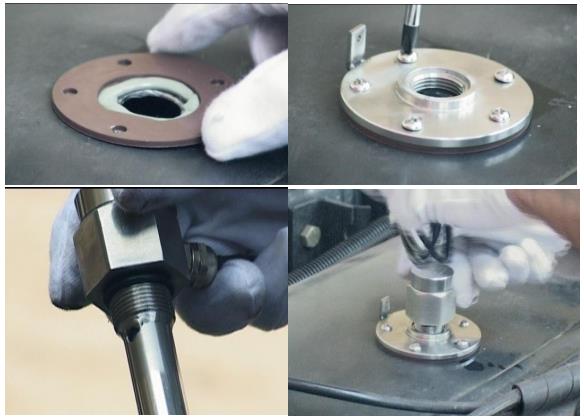

　　把固定法兰的小孔全部打透之后，卸下法兰。将防油密封胶取适量，并均匀涂抹在油箱上打好的圆孔周围，防止燃油外漏。以油箱上打好的孔与密封垫和法兰上的孔一一对应的标准，将法兰置于密封垫之上，并0用螺丝固定。

　　给油位传感器套上O型密封圈。并装到已在油箱上固定好的法兰上，把油位传感器线束与线缆对应接好。用扎带固定好各线缆。把油箱盖盖好，恢复到原来状态。

四， 接线工作流程操作：

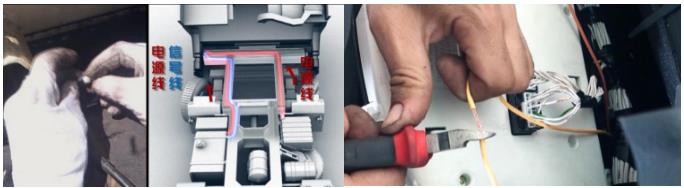

　　在仪表盘下万用表查找钥匙开关的ACC线和发动机引擎的检测线，在两条线上各接一条引线。将引线另一端连接卫星定位车载终端16口线束的对应端口。

　　连接油位传感器电源线和信号线到卫星定位车载终端信号输出输入端口线，并将端口连接到GPS主机上的扩展通讯端口。

　　将车辆电瓶上的电源线与油位传感器上的电源线连接到卫星定位车载终端主机端口对接。然后连接卫星定位车载终端GPS天线与GSM天线，并将两个天线末端固定到驾驶室合适位置。

　　后一步，卫星定位车载终端电源线连接到车辆电瓶。连接完毕之后，用扎带固定好各线缆。

　　至此，油位传感器及配套设备的整个安装步骤完成 。
